ZHZY-300S
.JPG){kind=small}
型号：3D ZHZY-300s
产品名称：富仕达战鹰系列3D汽车四轮定位仪；
产地：中国-珠海：
注册商标：富仕达（ZHZY），
操作系统：正版WIN7-64位，22国语言可选，硬件采用联想电脑64位正版操作系统，品质保证。
立柱采用电动升降结构，软件具有智能功能，可跟踪目标板，
采用四点夹具用于超高端车型。可做任何轮胎的检测定位。

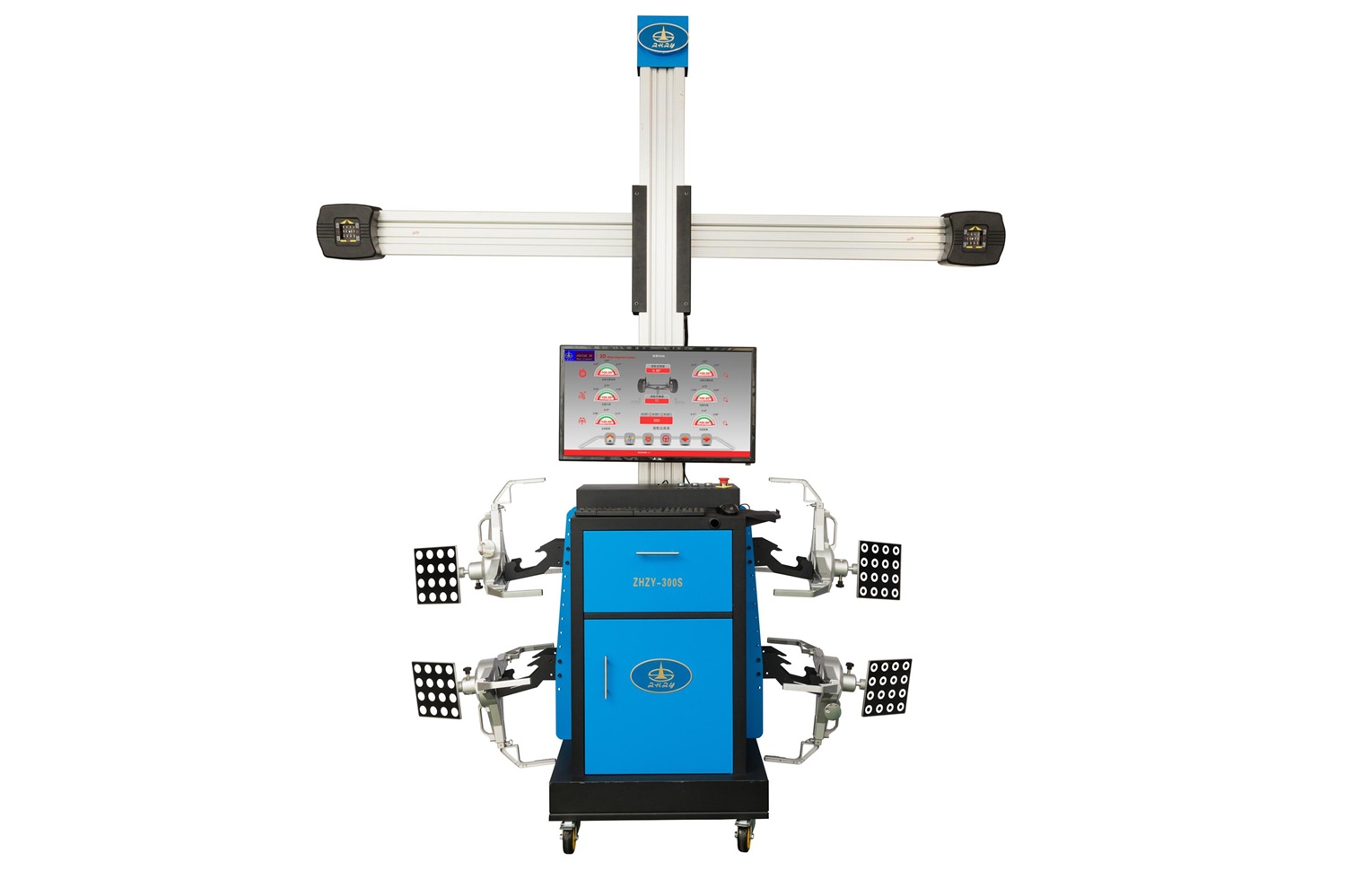

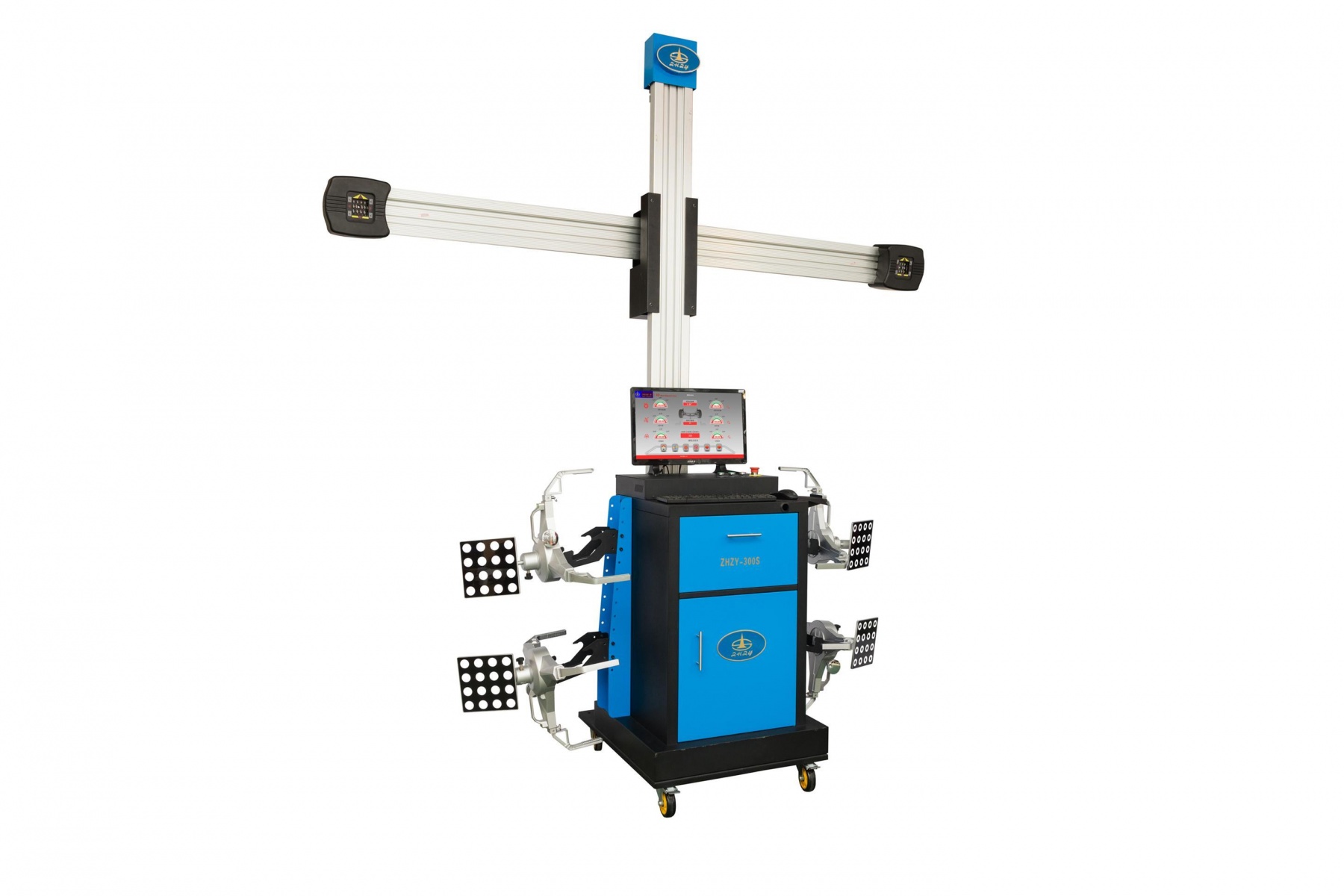

产品外观图片如下：（主色有红、蓝）
- 产品结构特点：机柜采用可移动式机箱，立柱电动升降；相机采用索尼进口相机500万像素镜头系统，处理图片速度30张/秒，反光板壳体采用航空航天铝合金材料制做，动态视觉算法技术，软件操作简便，快速读取数据；三维动态显示图像操作指引指导操作；滚动补偿，量短微距离推车，轴距差、轮距差、检测数据精确，标板实时监控，标准四点夹具可检查10-23寸轮辋，设备维护保养简单，无需定期标定；铝合金转角盘方便检查方向基参数及前轮前束倾角等参数；超强数据库，免费一年更新数据库文件一次；产品经ISO质量体系及欧盟CE安全认证。
- 产品主要检测技术参数如下：
| 定位参数 | 精度(中心值) | 精度范围 | 最大测量范围 |
| 显示精度及测量精度 | ±0.01°/0.01mm | 测量重复精度±0.01°或0.01mm | |
| 前束 | ±0.015° | ±0.01° | ±30° |
| 倾角 | ±0.025° | ±0.01° | ±30° |
| 主销后倾角 | ±0.025° | ±0.01° | ±15° |
| 主销内倾角 | ±0.025° | ±0.01° | ±20° |
| 推力角 | ±0.015° | ±0.01° | ±6° |
| 最大转向角 | ±0.015° | ±0.01° | ±30° |
| 退缩角 | ±0.015° | ±0.01° | ±6° |
| 轮距 | ±0.25cm | ±0.01° | 3000mm |
| 轴距 | ±0.25cm | ±0.01° | 8000mm |
| 对角钱 | ±2mm | ±0.3cm | 12000mm |
| 滚协半径 | ±2mm | ±0.3cm | 700mm |
| 产品配套件名称 | 配套件数量 | 产品配套件名称 | 配套件数量 | 备注 |
| 铝合金梁总成 | 1 | 机柜、立柱总成 | 1 | |
| 铝合金转角盘 | 2 | 四点夹具、标板 | 4 | |
| 方向固定支架 | 1 | 前后轮止动块 | 4 | |
| 电脑主机 | 1 | 显示器 | 1 | 18.5寸 |
| 健盘、鼠标 | 1 | 全机线束 | 1 | |
| 梁总成联接架 | 1 | 立柱座 | 1 | |
| 立柱帽 | 1 | 夹具挂架 | 4 |
0.1）．相机反应速度快，低温性能及好，可在零下30度左右低温工作，推车时间只需３Ｓ,相机速度为每秒30张相片速度．
0.2）．反光板超视距，可在12米左右范围内寻找目标，可以做加长车辆检测；
0.3）．测量精度在行业一流；
0.4）．软件支持多种反光图案；
0.5）．产品经ＩＳＯ质量体系认证及出口欧盟ＣＥ认证；
0.6）．关健件为航空航天铝合金材料７０７５-Ｔ６超级硬铝制做．
0.7）．电脑附3D操作视屏，操作简单方便。具有自行安装及操作指南功能。
0.8）．软件操作简单，使用方便．直观３Ｄ显示．
0.9）．全国联保，远程服务制度．
10.）．全国各地均设有售后服务网点，技术远程支持．
11.）．产品定期回访制度．不断创新，一年一次数据免费更新数据包．
12）．产品专为地沟式设计有下显示器方便观查数据。
13）．厂家免费培训工作人员．
14）．动态计算车身参数，不受举升机不平度影响．
15）．自动计算车身参数及滚动性补偿车身参数．
16）．软件直观反应四轮的车况及需要解决处理的修理问题．
- 产品结构特点：机柜采用可移动式机箱，智能横梁升降自动跟踪目标板，立柱电动升降；相机采用索尼进口相机500万像素镜头系统，处理图片速度30张/秒，反光板壳体采用航空航天铝合金材料制做，动态视觉算法技术，软件操作简便，快速读取数据；三维动态显示图像操作指引指导操作；滚动补偿，量短微距离推车，轴距差、轮距差、检测数据精确，标板实时监控，标准四点夹具可检查10-23寸轮辋，设备维护保养简单，无需定期标定；铝合金转角盘方便检查方向基参数及前轮前束倾角等参数；超强数据库，免费一年更新数据库文件一次；产品经ISO质量体系及欧盟CE安全认证。
- 产品主要检测技术参数如下：
| 定位参数 | 精度(中心值) | 精度范围 | 最大测量范围 |
| 显示精度及测量精度 | ±0.01°/0.01mm | 测量重复精度±0.01°或0.01mm | |
| 前束 | ±0.015° | ±0.01° | ±30° |
| 倾角 | ±0.025° | ±0.01° | ±30° |
| 主销后倾角 | ±0.025° | ±0.01° | ±15° |
| 主销内倾角 | ±0.025° | ±0.01° | ±20° |
| 推力角 | ±0.015° | ±0.01° | ±6° |
| 最大转向角 | ±0.015° | ±0.01° | ±30° |
| 退缩角 | ±0.015° | ±0.01° | ±6° |
| 轮距 | ±0.25cm | ±0.01° | 3000mm |
| 轴距 | ±0.25cm | ±0.01° | 8000mm |
| 对角钱 | ±2mm | ±0.3cm | 12000mm |
| 滚协半径 | ±2mm | ±0.3cm | 700mm |
| 产品配套件名称 | 配套件数量 | 产品配套件名称 | 配套件数量 | 备注 |
| 铝合金梁总成 | 1 | 机柜、立柱总成 | 1 | |
| 铝合金转角盘 | 2 | 四点夹具、标板 | 4 | |
| 方向固定支架 | 1 | 前后轮止动块 | 4 | |
| 电脑主机 | 1 | 显示器 | 1 | 18.5寸 |
| 健盘、鼠标 | 1 | 全机线束 | 1 | |
| 梁总成联接架 | 1 | 立柱座 | 1 | |
| 立柱帽 | 1 | 夹具挂架 | 4 |
0.1）．相机反应速度快，低温性能及好，可在零下30度左右低温工作，推车时间只需３Ｓ,相机速度为每秒30张相片速度．
0.2）．反光板超视距，可在12米左右范围内寻找目标，可以做加长车辆检测；
0.3）．测量精度在行业一流；可用于二柱、四柱、小剪等多种平台。
0.4）．软件支持多种反光图案；
0.5）．产品经ＩＳＯ质量体系认证及出口欧盟ＣＥ认证；
0.6）．关健件为航空航天铝合金材料７０７５-Ｔ６超级硬铝制做．
0.7）．电脑附3D操作视屏，操作简单方便。具有自行安装及操作指南功能。
0.8）．软件操作简单，使用方便．直观３Ｄ显示．
0.9）．全国联保，远程服务制度．
10.）．全国各地均设有售后服务网点，技术远程支持．
11.）．产品定期回访制度．不断创新，一年一次数据免费更新数据包．
12）．产品专为地沟式设计有下显示器方便观查数据。
13）．厂家免费培训工作人员．
14）．动态计算车身参数，不受举升机不平度影响．
15）．自动计算车身参数及滚动性补偿车身参数．
16）．软件直观反应四轮的车况及需要解决处理的修理问题．
